青岛科技大实验室密炼机控制系统
更新：2015-02-28 17:30:04 点击：
我公司承接青岛科技大学实验室密炼机电气自动化控制系统。该工程圆满完成，系统运行良好。
详情
一、项目简介
载重子午胎实验密炼机是国家“十五”重大攻关项目“载重子午胎成套设备关键设备研制”项目中的子项目，是建立在国家“八五”重大攻关项目中子项“密炼机试验平台”基础上（该平台1998 年通过原化工部技术鉴定，2001 年获石化局科技进步二等奖）的高新技术项目。该机台结构独特，可在混炼过程中监测炼胶情况，根据用户需要提供多种构型转子（同步转子、异步转子、ZZ2 转子、啮合型转子等），控制手段先进，分为手动、自动两种，检测数据齐全、可靠，有多种排料控制方法可供选择，对转子转速、冷却水温度实行闭环控制。具有集数据检测、处理、计算、储存、显示和打印于一体的计算机控制系统。整机水平为国内首创，达到二十一世纪初国际先进水平。
二、机台特点
密炼室为上、下对开组合式结构，内表面堆焊耐磨硬质合金。密炼室上半部分与加料压料部分用螺栓连接成一体，在连杆机构的作用下，可一同向后倾斜翻转，在不拆卸上顶栓的情况下便可观察混炼过程，同时便于清洗及拆卸转子等。密炼室上、下部分采用钻孔冷却，由四个独立的冷却系统组成，冷却效果显著。
三、自动控制系统配置
密炼机控制系统由热水循环温度控制装置、直流驱动调速柜、可编程操作控制柜等组成。
1. 热水循环温度控制装置：
该系统主要由壳体、加热/冷却部分、循环部分、电气控制部分组成，工作原理见“温控原理图”。电气控制部分采用进口数字式温度控制器，安全可靠、功能完善、控制先进。采用独立的参数设定键盘，对工艺温度、电气调节参数的设定简单方便，温度控制方案新颖性能可靠，且已为中国专利产品，广泛应用于橡塑行业。

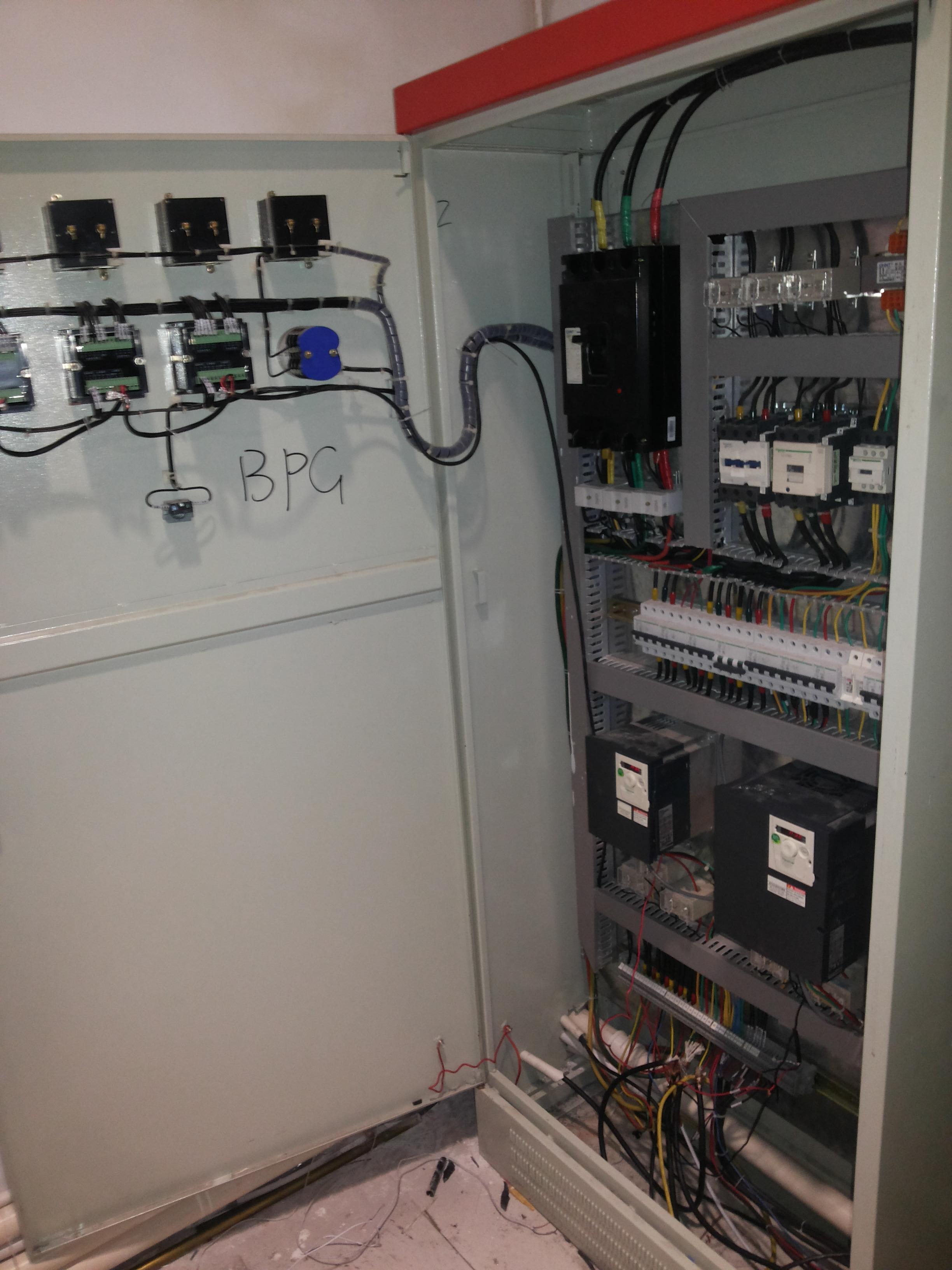

2. 变频驱动调速柜：
本柜包含整个密炼机系统动力电气控制和直流驱动速度调节。变频调速器采用法国施耐德ATV312系列变频器作为驱动核心，实现电机的速度调节。

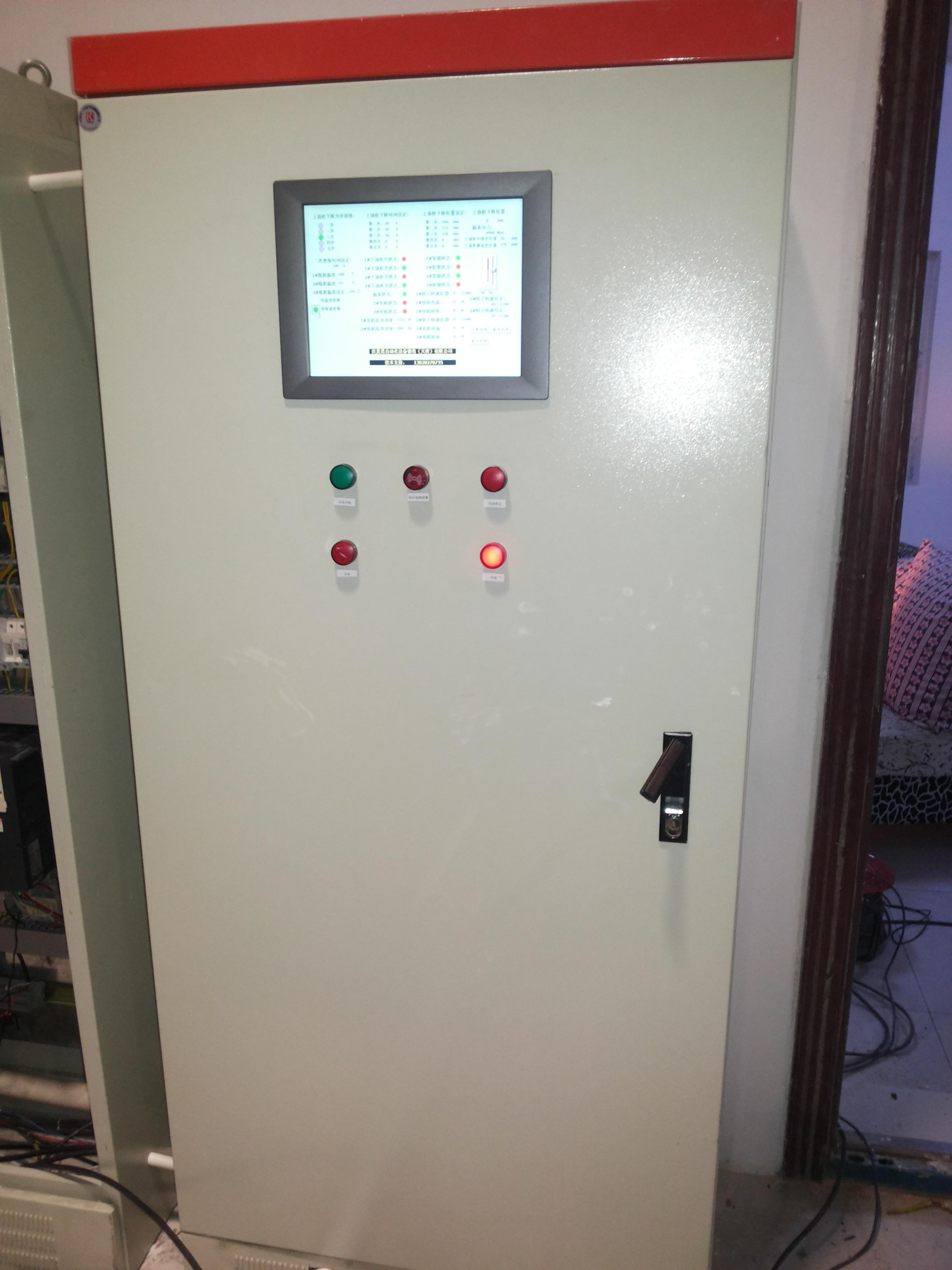

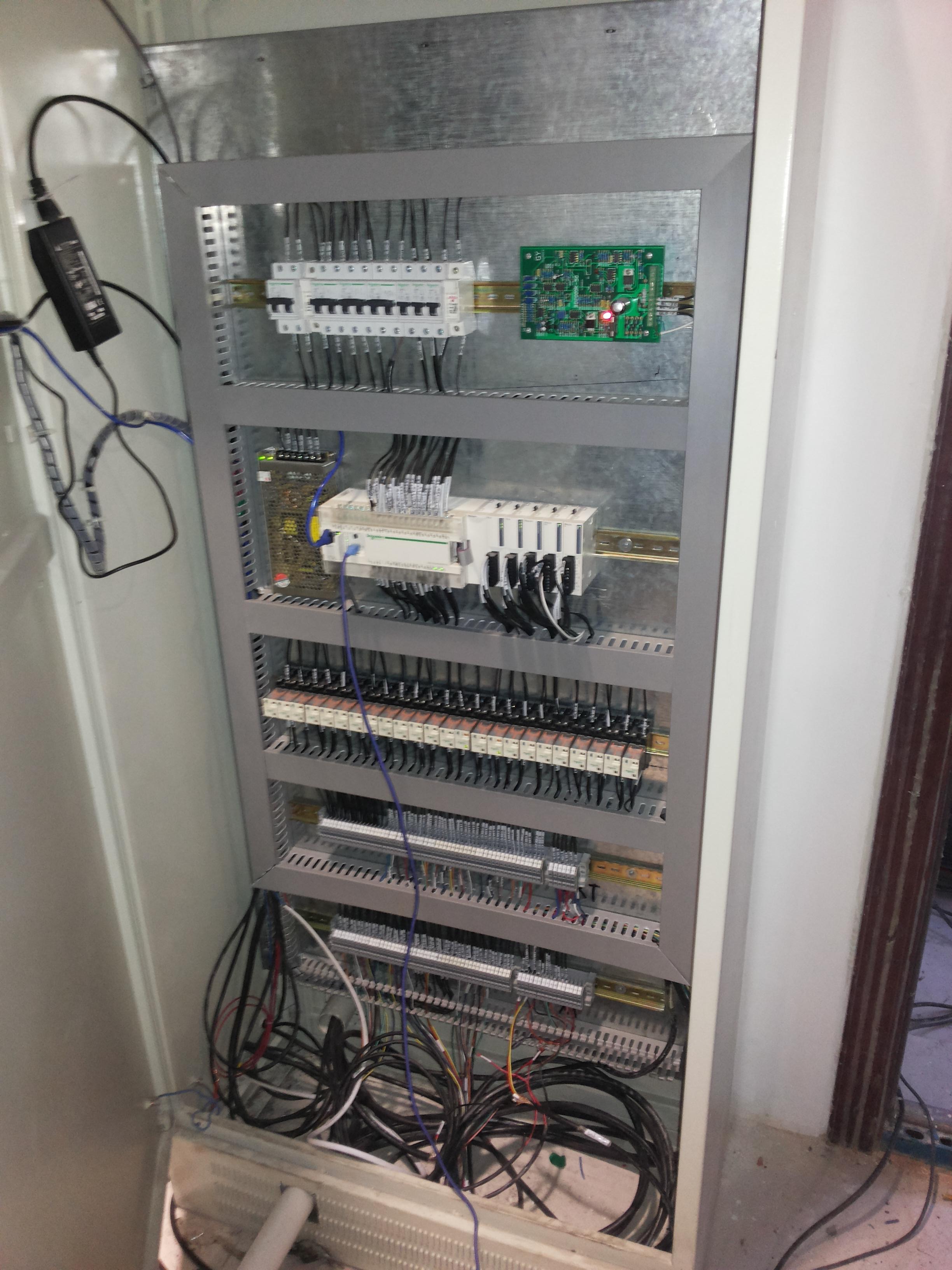

3. 可编程控制柜：
本柜采用施耐德可编程序控制器PLC、工控一体机等工控器件，实现密炼机整个工作过程的自动化操作，包括工作程式（手动/自动）、工艺参数、控制参数设置与显示，并且具有通讯接口，实现过程参数的上传与下写功能。
四、现场图片

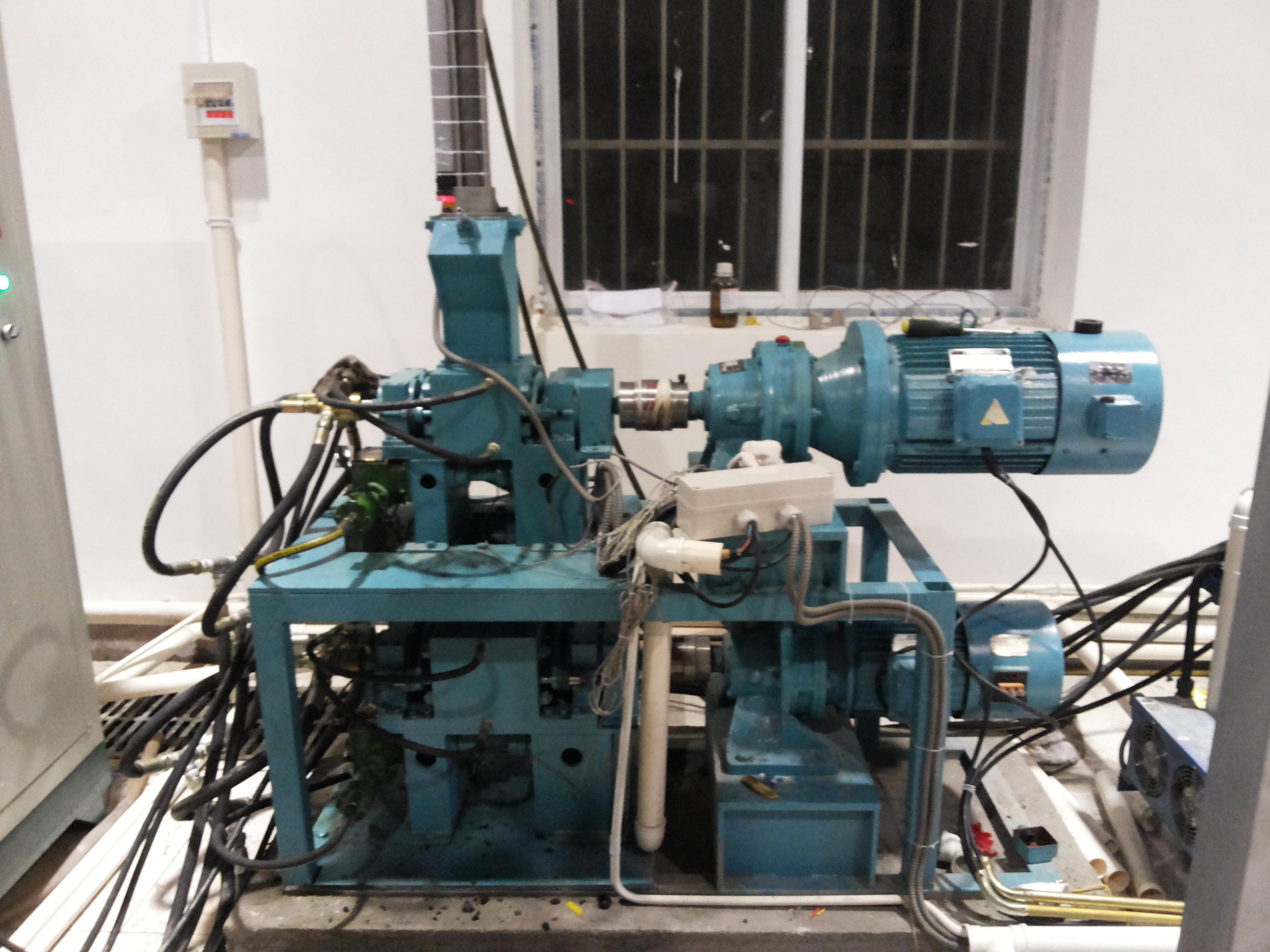

调试中的密炼机：
