烟气脱硫系统采用施耐德Quantum 系列PLC，CPU型号采用65150 CPU。上位组态软件采用美国GE公司的IFIX5.5.脱硫控制系统在脱硫主控室设置三台操作员站、一台工程师站，工程师站与操作员站互为备用。操作员站和工程师站采用研华原装工控机，最低配置为当前主流配置：主频PIV3.0，500G硬盘，内存4G，独立显卡，22英寸LCD显示器，双网卡；安装一台A3激光打印机及一台宽行针式打印机。控制系统配置一套工业级梅兰日兰UPS电源，容量为15KVA，电池供电时间60分钟以上，UPS与市电实现无扰动自动互投，当UPS出现故障时，能自动切换至市电供电并能报警，并设计独立系统供电柜，UPS为两路供电。

过程控制层由过程控制站构成，包括处理器模件和过程I/O模件。各过程控制站即相对独立又可互相通讯。每个过程控制站承担脱硫设备的一个局部控制功能，即可接受来自各工作站（操作员站或工程师站）的指令，又可向工艺过程中的被控对象发出指令。

 脱硫PLC系统设计完善的模拟量控制功能（MCS）及顺序控制功能组（SCS）。

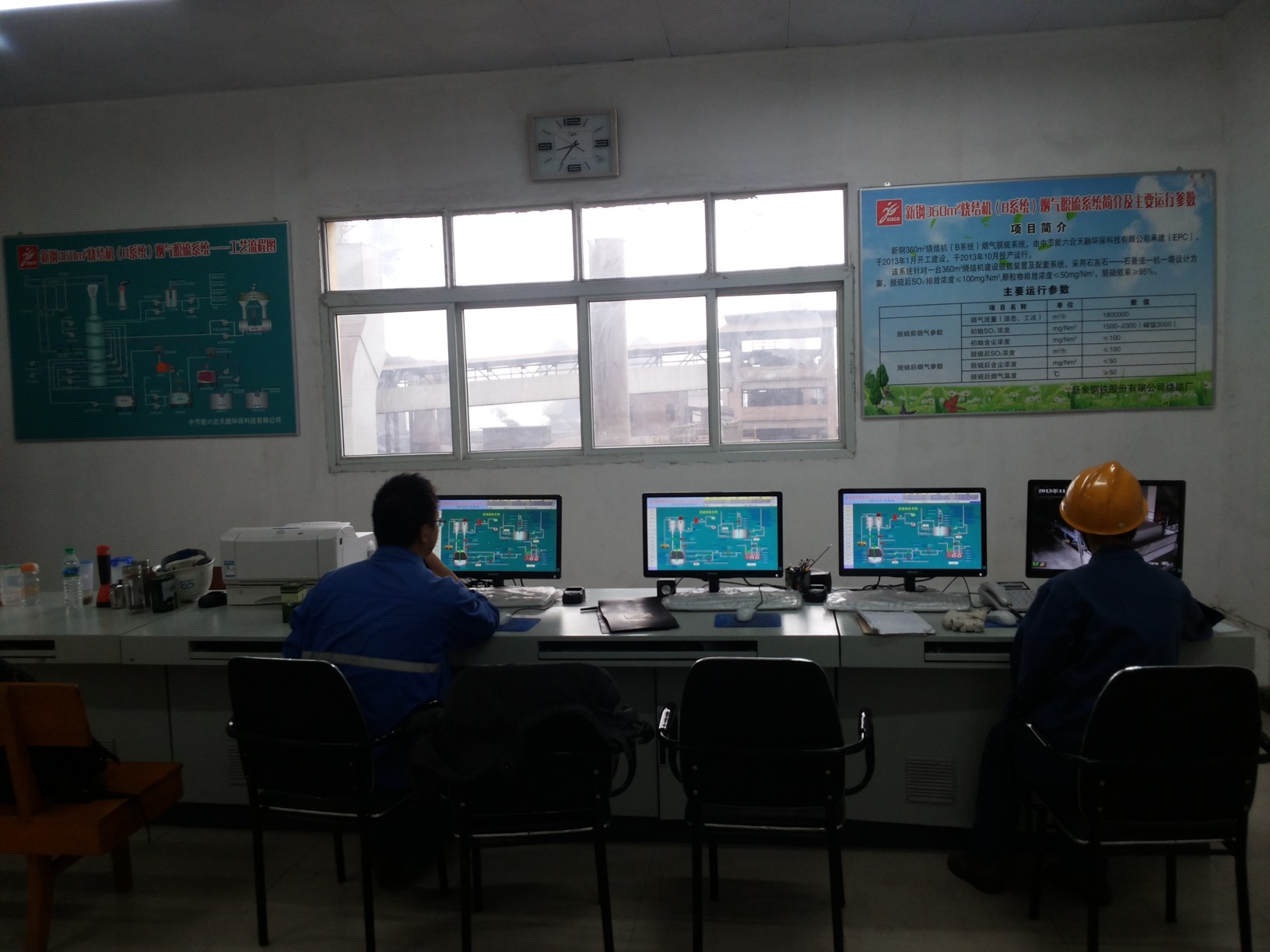

工程师紧张的调试过程中：

系统总图：

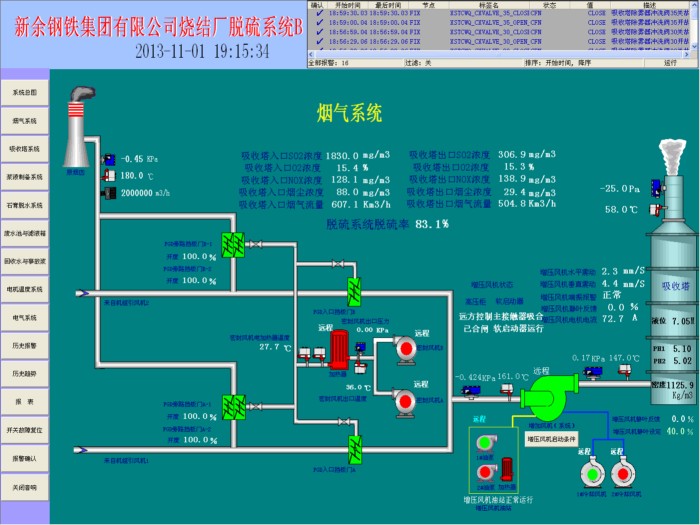

烟气系统：

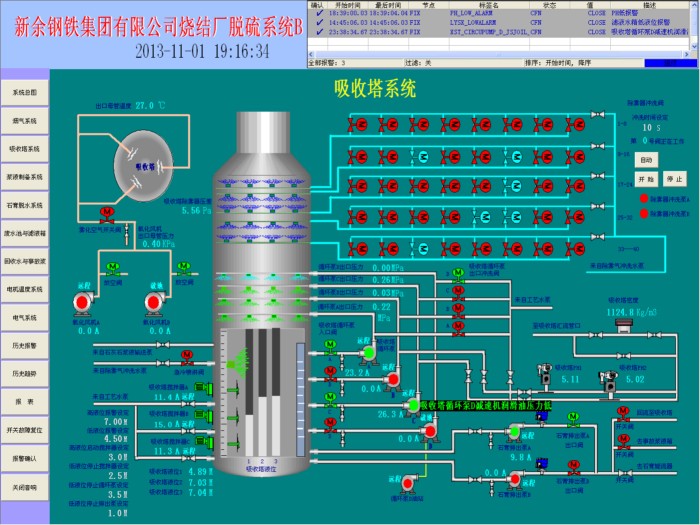

吸收塔系统：

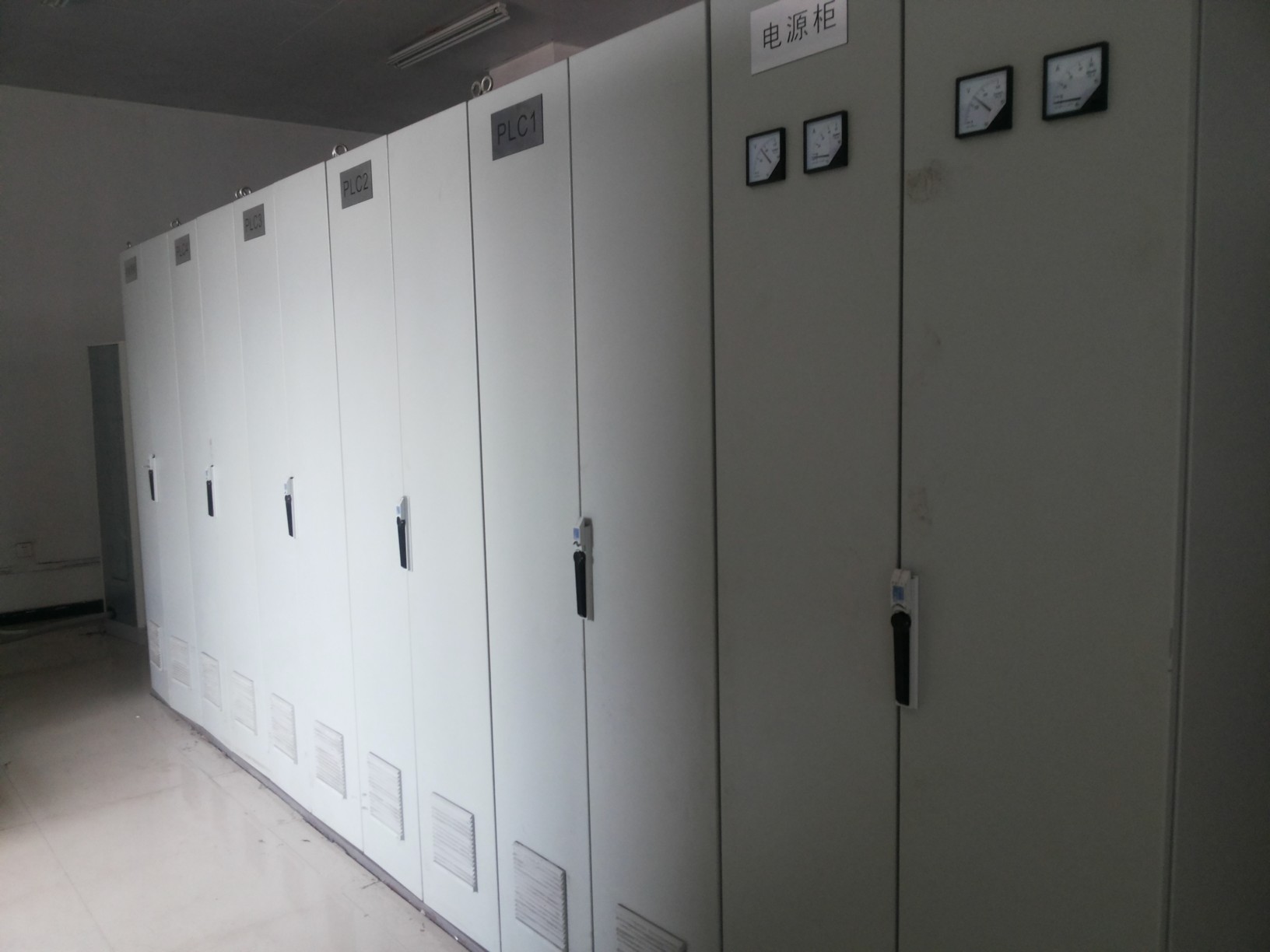

控制柜：

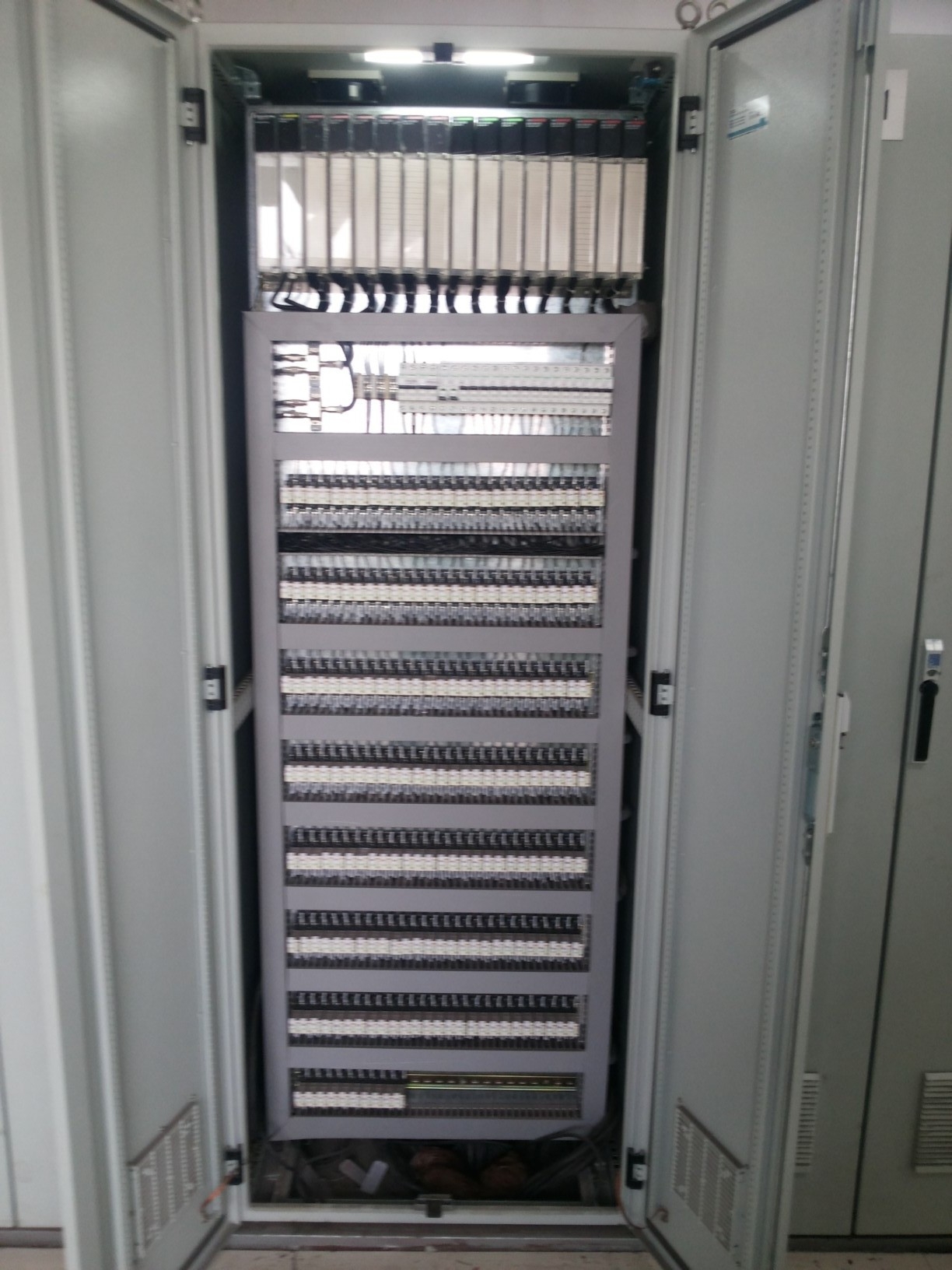

现场控制柜：
