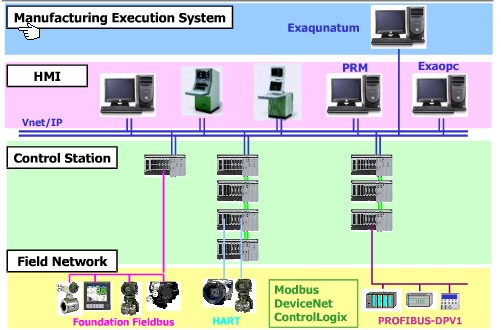

横河CENTUM CS3000R3集散控制系统是一个结构开放的DCS系统。CS3000R3系统功能包括：

⑴Human Interface Station (HIS)操作站用于运行操作和监视。采用了微软公司的Windows 2000　WindowsXP作为操作系统和横河公司指定的工业用高性能计算机。

⑵Field Control Station (FCS)现场控制器用于过程I/O信号处理，完成模拟量调节、顺序控制、逻辑运算、批量控制等实 时控制运算功能。

⑶Engineering Station( EWS)工程师站用于设计组态、仿真调试及操作监视。采用Windows2000或最新的Windows XP作为操作系统的横河指定的 高性能计算机。

⑷ESB总线(Extended Serial Backboard Bus)用于控制站内，中央主控制器FCU同本地I/O节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：128Mbps，每台控制站可连接14个I/O节点，最大通讯距离20m。

⑸ER总线(Enhenced Remote Bus)用于控制站内本地I/O节点与远程I/O节点之间进行数据传输的双重化实时通讯总线，网络拓扑构成：总线型，通讯速率：10Mbps，每台控制站 可从本地节点连接８个远程I/O 节点，最大通讯距离20km。

⑹Communication Gateway (ACG)通讯网关作为用于将系统的控制总线和DCS上位机的以太网相连接的网关。

⑺System Integration OPC Station(SIOS)OPC系统集成网关用于将系统控制总线V-net/IP与用于与子系统以太网相连接的网关。

采用WindowsXP标准操作系统，支持DDE/OPC。既可以直接使用PC机通用的Excel，VB 编制报表及程序开发，也可以同 在Unix上运行的大型Oracle数据库进行数据交换。此外，横河提供了系统接口和网络接口用于与不同厂家的系统、产品管理系 统、设备管理系统和安全管理系 统进行通讯。

采用了4CPU冗余容错技术(Pair&Spare成对热后备)的现场控制站，实现了在任何故障 及随机错误产生的情况下进行纠错与连续不间断地控制；I/O 模件采用表面封装技术，具有1500VAC/分抗冲击性能；系统接 地电阻小于100欧姆等多项高可靠性尖端技术，使系统具有极高 的抗干扰，耐环境等特点，适用于运行在条件较差的工业环境。

CS3000采用横河公司的 V-NET/IP控制总线，该控制总线速度可高达1Gbps，通讯距 离最大20km，连接站数：64站 /域，256站/系统。由于增加了控制网络的开放性，更多的非CEMTUM网络设备可以直接挂 接在控制网络上。满足了用户对实时性和大规模数据通讯的要求。在保证可靠性的同时，又可以与开放的网络设备直接相连，使系统结构更加简单。而且横河公司已经将该标准提交IEC组织，希望将该标准作为下一代控制系统的总线标准。

控制站FCS采用用于高速的RISC处理器VR5432，可进行 64位浮点运算，具有强大的运算和处理功能。此外，还可以实现 诸如多变量控制，模型预测控制，模糊逻辑等多种高级控制功能。主内存高达32M。

CS3000支持的所有的输入/输出接口都可以冗余。系统采用Control Drawing图进行软件设计及组态，使方案设计及软件组态同步进行，最大限度地简化了软件开发流程。提供动态仿真测 试软件，有效地减少了现场软件调试时间。工程人员可以在短时 间内熟悉系统。具有构造大型实时过程信息网的拓扑结构，可以 构成多工段，多集控单元，全厂综合管理与控制综合信息自动化系统。

系统可通过总线转换单元 与横河以往的系统相连并且兼 备现场总线控制功能，通过在 现场控制站上加装一块ACF111/ ALF111通讯接口卡件，就可在 该卡件上挂接一条通讯协议为 H1的现场总线，并可在该总线上连接32台现场总线设备。
