三菱 Q系列 PLC
更新:2016-06-10 17:12:57      点击:

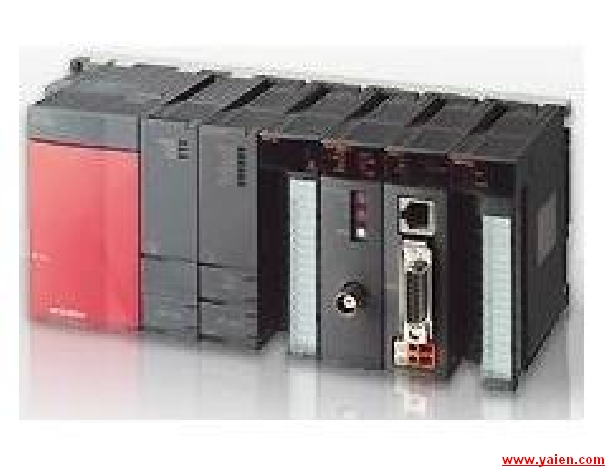

三菱 Q系列 PLC
Q系列PLC是三菱公司从原A系列PLC基础上发展过来的中、大型PLC系列产品,Q系列PLC采用了模块化的结构形式,系列产品的组成与规模灵活可变,最大输入输出点数达到4096点;最大程序存储器容量可达252K步,采用扩展存储器后可以达到32M;基本指令的处理速度可以达到34ns;其性能水平居世界领先地位,可以适合各种中等复杂机械、自动生产线的控制场合。Q系列PLC的基本组成包括电源模块、CPU模块、基板、I/O模块等。通过扩展基板与I/O模块可以增加I/O点数,通过扩展储存器卡可增加程序储存器容量,通过各种特殊功能模块可提高PLC的性能,扩大PLC的应用范围。
详情

Q00JCPU 程序容量:8K 步

Q00JCPU-SET 程序容量:8K 步;且自带64点的QH42P高密度单元一块

Q00JCPU-S8-SET 程序容量:8K 步;且自带2块QX40及2块QY10的单元

Q00CPU 程序容量:8K 步

Q01CPU 程序容量:14K 步

Q02CPU 程序容量:28K 步

Q02HCPU 程序容量:28K 步,高速

Q06HCPU 程序容量:60K 步,高速

Q12HCPU 程序容量:124K 步,高速

Q25HCPU 程序容量:252K 步,高速

-[CPU - iQ 模式]

Q00UJCPU 程序容量:10K 步

Q00UJCPU-SET 程序容量:10K 步;且自带64点的QH42P高密度单元一块

Q00UJCPU-S8-SET 程序容量:10K 步;且自带2块QX40及2块QY10的单元

Q00UCPU 程序容量:10K 步

Q01UCPU 程序容量:15K 步

Q02UCPU 程序容量:20K 步;超高速;

Q03UDCPU 程序容量:30K 步;超高速;多CPU间超高速通讯

Q04UDHCPU 程序容量:40K 步;超高速;多CPU间超高速通讯

Q06UDHCPU 程序容量:60K 步;超高速;多CPU间超高速通讯

Q10UDHCPU 程序容量:100K 步;超高速;多CPU间超高速通讯

Q13UDHCPU 程序容量:130K 步;超高速;多CPU间超高速通讯

Q20UDHCPU 程序容量:200K 步;超高速;多CPU间超高速通讯

Q26UDHCPU 程序容量:260K 步;超高速;多CPU间超高速通讯

Q03UDECPU 程序容量:30K 步;超高速;多CPU间超高速通讯,内置以太网

Q04UDEHCPU 程序容量:40K 步;超高速;多CPU间超高速通讯,内置以太网

Q06UDEHCPU 程序容量:60K 步;超高速;多CPU间超高速通讯,内置以太网

Q10UDEHCPU 程序容量:100K 步;超高速;多CPU间超高速通讯,内置以太网

Q20UDEHCPU 程序容量:200K 步;超高速;多CPU间超高速通讯,内置以太网

Q26UDEHCPU 程序容量:260K 步;超高速;多CPU间超高速通讯,内置以太网

-[CPU - 过程控制 CPU 模块]

Q02PHCPU 程序容量:28K 步,过程控制

Q06PHCPU 程序容量:60K 步,过程控制

Q12PHCPU 程序容量:124K 步,过程控制

Q25PHCPU 程序容量:252K 步,过程控制

-[CPU - 冗余控制 CPU 模块]

Q12PRHCPU 程序容量:124K 步,冗余控制OPEN C

Q25PRHCPU 程序容量:252K 步,冗余控制OPEN C

-[冗余控制数据跟踪电缆]

QC10TR 1m数据跟踪电缆OPEN C

QC30TR 3m数据跟踪电缆OPEN C

-[主基板,扩展基板模块]

Q33B 电源 + CPU + 3个Q系列 I/O 插槽,CE/UL/cUL

Q35B 电源 + CPU + 5个Q系列 I/O 插槽,CE/UL/cUL

Q38B 电源 + CPU + 8个Q系列 I/O 插槽,CE/UL/cUL

Q312B 电源 + CPU + 12个Q系列 I/O 插槽,CE/UL/cUL

Q63B 电源 + 3个Q系列 I/O 插槽,CE/UL/cUL

Q65B 电源 + 5个Q系列 I/O 插槽,CE/UL/cUL

-[主基板,扩展基板模块]续

Q68B 电源 + 8个Q系列 I/O 插槽,CE/UL/cUL

Q612B 电源 + 12个Q系列 I/O 插槽,CE/UL/cUL

Q52B 2个Q系列 I/O 插槽 (无电源插槽)

Q55B 5个Q系列 I/O 插槽 (无电源插槽)

Q38RB 2个电源 + CPU + 8个Q系列 I/O 插槽(冗余系统主基板) OPEN C

Q68RB 2个电源 + 8个Q系列 I/O 插槽 (冗余系统扩展基板) OPEN C

Q65WRB 2个电源 + 双总线 + 5个Q系列 I/O 插槽(冗余系统基板) OPEN C

-[主基板 - iQ 模式]

Q38DB 电源 + CPU + 8个Q系列 I/O 插槽;支持多CPU间超高速通讯

Q312DB 电源 + CPU + 12个Q系列 I/O 插槽;支持多CPU间超高速通讯

-[电源模块]

Q61P 100-240VAC 输入 / 5VDC 6A 输出,CE/UL/cUL

Q62P 100-240VAC 输入 / 5VDC 3A,24VDC/0.6A 输出

Q63P 24VDC 输入 / 5VDC 6A 输出

Q64PN 100-240VAC 输入 / 5VDC 8.5A 输出

Q63RP 24VDC 输入 / 5VDC 8.5A 输出 (冗余系统电源模块) OPEN

Q64RP 100-120/200-240VAC 输入 / 5VDC 8.5A 输出 (冗余系统电源模块)

-[超薄型主基板]

Q32SB 超薄型电源 + CPU + 2个Q系列I/O插槽

Q33SB 超薄型电源 + CPU + 3个Q系列I/O插槽

Q35SB 超薄型电源 + CPU + 5个Q系列I/O插槽

-[超薄型电源模块]

Q61SP 100-240VAC 输入 / 5VDC 2A 输出,超薄型电源

-[扩展电缆]

QC05B 0.45m (1.48ft.)

QC06B 0.6m (1.96ft.)

QC12B 1.2m (3.93ft.)

QC30B 3m (9.84ft.)

QC50B 5m (16.4ft.)

QC100B 10m (32.8ft.)

-[电池]

Q6BAT 内存用电池

Q7BAT 大容量电池

Q7BAT-SET 大容量电池,带底座

Q8BAT 大容量电池单元

Q8BAT-SET 大容量电池单元,带底座

-[适配器]

Q6DIN1 DIN导轨安装适配器,用于Q38B-E/Q312B-E/Q68B/Q612B

Q6DIN2 DIN导轨安装适配器,用于Q35B-E/Q65B

Q6DIN3 DIN导轨安装适配器,用于Q33B-E/Q63B

-[内存卡]

Q2MEM-1MBS SRAM 内存卡容量:1M BYTES

Q2MEM-2MBS SRAM 内存卡容量:2M BYTES

Q2MEM-2MBF LINEAR FLASH 内存卡容量:2M BYTES

Q2MEM-4MBF LINEAR FLASH 内存卡容量:4M BYTES

Q2MEM-8MBA ATA 内存卡容量:8M BYTES

Q2MEM-16MBA ATA 内存卡容量:16M BYTES

Q2MEM-32MBA ATA 内存卡容量:32M BYTES

-[iQ 内存卡]

Q3MEM-4MBS 内存卡容量:4M BYTES

Q3MEM-4MBS-SET 内存卡容量:4M BYTES;带保护盖

Q3MEM-8MBS 内存卡容量:8M BYTES

Q3MEM-8MBS-SET 内存卡容量:8M BYTES;带保护盖

-[SRAM 内存卡电池]

Q2MEM-BAT Q2MEM-1MBS/Q2MEM-2MBS用电池

Q3MEM-BAT Q3MEM-4MBS/Q3MEM-8MBS用电池

-[存储卡用适配器]

Q2MEM-ADP 带标准PCMCIA接口的Q2MEM存储卡用的适配器

-[输入模块]

QX10 100-120VAC/7-8mA,16点

QX10-TS 100-120VAC,16点,弹簧夹端子块

QX28 240VAC,8点

QX40 24VDC/4mA,共阳极,16点

QX40-TS 16点,DC24V,弹簧夹端子块

QX40-S1 24VDC,共阳极,16点 (高速)

QX40H 16点,DC24V,高速输入模块(0ms响应时间)

QX41 24VDC,共阳极,32点

QX41-S1 24VDC,共阳极,32点 (高速)

QX42 24VDC,共阳极,64点

QX42-S1 24VDC,共阳极,64点 (高速)

QX70 5-12VDC,共阴/阳极通用,16点

QX70H 16点,DC5V,高速输入模块(0ms响应时间)

QX71 5-12VDC,共阴/阳极通用,32点

QX72 5-12VDC,共阴/阳极通用,64点

QX80 24VDC/4mA,共阴极,16点,端子排

QX80-TS 16点,DC24V,弹簧夹端子块

QX80H 16点,DC24V,高速输入模块(0ms响应时间)

QX81 24VDC/4mA,共阴极,32点,连接器

QX82 24VDC/4mA,共阴极,64点,连接器

QX82-S1 24VDC/4mA,共阴极,64点(高速),连接器

QX90H 16点,DC5V,高速输入模块(0ms响应时间)

QX21L 32点输入,200~240VAC/10mA

-[输出模块]

QY10 240VAC/24VDC,16点,无保险丝

QY10-TS 240VAC/24VDC,16点,弹簧夹端子块

QY18A 240VAC/24VDC,2A,8点独立输出

QY22 240VAC/0.6A,16点,无保险丝

QY40P 12/24VDC,16点,带短路保护

QY40P-TS 12/24VDC,16点,弹簧夹端子块

QY41P 12/24VDC,32点,带短路保护

QY42P 12/24VDC,64点,带短路保护

QY50 12/24VDC,16点,带保险丝

QY68A 5-24VDC,8点,无保险丝

QY70 5/12VDC,16点,无保险丝

QY71 5/12VDC,32点,无保险丝

QY80 12/24VDC,16点,无保险丝

QY80-TS 12/24VDC,16点,弹簧夹端子块

QY81P 12/24VDC,32点,带短路保护

QY11AL 16点继电器输出,240VAC/24VDC

-[I/O 混合型]

QH42P 24VDC 共阳极,输入:32点,输出:32点

QX48Y57 24VDC 共阳极,输入:8点,输出:7点

QX41Y41P 输入:32点,输出:32点

-[中断模块]

QI60 16点,响应时间:0FF-ON 0.2ms,ON-OFF 0.3ms 或更短

-[模拟量模块]

Q64AD A/D 转换模块:4 通道,电流/电压输入

Q68ADV A/D 转换模块:8 通道,电压输入

Q68ADI A/D 转换模块:8 通道,电流输入

Q62DAN D/A 转换模块:2 通道,电流/电压输出

Q64DAN D/A 转换模块:4 通道,电流/电压输出

Q68DAVN D/A 转换模块:8 通道,电压输出

Q68DAIN D/A 转换模块:8 通道,电流输出

Q62HLC PID模块

Q64AD2DA A/D,D/A 混合模块:4 通道输入,2 通道输出

-[隔离通道模拟量模块]

Q64AD-GH A/D 转换模块:4 通道,电流/电压输入

Q62AD-DGH A/D 转换模块:2 通道,信息状态功能

Q62DA-FG D/A 转换模块:2 通道,电流/电压输出,输出监控

Q68AD-G A/D 转换模块:8 通道,电流/电压输入

Q66AD-DG A/D 转换模块:6 通道,二线制输入

Q66DA-G D/A 转换模块:6 通道,电流/电压输出

-[温度控制模块]

Q64RD 铂电阻输入模块:4 通道

Q64RD-G 铂电阻输入模块:4 通道(通道间隔离)

Q68RD3-G 铂电阻输入模块:8 通道(通道间隔离)

Q64TCTT 热电偶输入:4 通道,晶体管输出

Q64TCTTBW 热电偶输入:4 通道,晶体管输出,带断路检测

Q64TCRT 铂电阻输入:4 通道,晶体管输出

Q64TCRTBW 铂电阻输入:4 通道,晶体管输出,带断路检测

-[热电偶模块]

Q64TD 热电偶输入模块:4 通道

Q64TDV-GH 热电偶输入模块:4 通道,微电压输入

Q68TD-G-H01 热电偶输入模块:8 通道9,000 C

Q68TD-G-H02 热电偶输入模块:8 通道

-[隔离通道脉冲输入模块]

QD60P8-G 8通道,5/12至24VDC输入,输入过滤设定

-[高速计数]

QD62 2 通道,200kpps,5/12/24VDC 输入,漏型输出

QD62D 2 通道,500kpps,差分输入,漏型输出

QD62E 2 通道,200kpps,5/12/24VDC 输入,源型输出

QD63P6 6 通道,200kpps,5VDC 输入

QD62-H01 2 通道, 50kpps,5/12/24VDC输入,漏型输出

QD62-H02 2 通道, 10kpps,5/12/24VDC输入,漏型输出

QD64D2 2 通道,4Mpps,24VDC 输入12,000 A

-[定位模块]

QD75P1 1 轴, 集电极开路输出

QD75P2 2 轴, 集电极开路输出

QD75P4 4 轴, 集电极开路输出

QD70P4 4 轴, 脉冲串输出

QD70P8 8 轴, 脉冲串输出

QD75D1 1 轴, 差分输出

QD75D2 2 轴, 差分输出

QD75D4 4 轴, 差分输出

QD70D4 4 轴,脉冲串输出,最大输出脉冲:4Mbps

QD70D8 8 轴,脉冲串输出,最大输出脉冲:4Mbps

QD72P3C3 3 通道,100kpps,5VDC/24VDC 输入;3 轴, 集电极开路输出

-[空盖]

QG60 用于 I/O 糟的空盖

-[通讯模块]

QJ71MES96 MES接口模块(需要软件SW1DNC-MESIF-E)

QJ71WS96 Web服务器,10BASE-T/100BASE-TX 20,190 C

QJ71E71-100 以太网模块,10BASE-T/100BASE-TX

QJ71C24N 串行 RS232C,1通道,RS422/485,1通道

QJ71C24N-R2 串行 RS232C,2通道

QJ71C24N-R4 串行 RS422/485,2通道

QJ71GP21S-SX CC-Link IE模块,带外部供电功能

QJ71GP21-SX CC-Link IE模块

QJ71LP21-25 MELSECNET/10H 模块,SI/QSI 光纤,双环

QJ71LP21S-25 MELSECNET/10H 模块,SI/QSI 光纤,双环,带外部供电功能

QJ72LP25-25 MELSECNET/10H 模块,远程站 SI/QSI 光纤

QJ71LP21G MELSECNET/10H 模块,50GI 光纤,双环

QJ72LP25G MELSECNET/10H 模块,远程站 50GI 光纤

QJ71LP21GE MELSECNET/10H 模块,62.5GI 光纤,双环

QJ72LP25GE MELSECNET/10H 模块,远程站 62.5GI 光纤

QJ71BR11 MELSECNET/10H 模块,75Ω同轴电缆, 单总线

QJ72BR15 MELSECNET/10H 模块,远程站 75Ω同轴电缆

QJ71NT11B MELSECNET/H模块,双绞线

QJ61BT11N CC-LINK 模块,主站/本地站

QJ61CL12 CC-LINK/LT,主站

QJ71FL71-T-F01 FL-NETWORK 模块,10BASE-T

QJ71AS92 AS-I主站模块

QJ71MB91 Modbus Master/Slave模块,1通道RS232,1通道RS422/RS485

QJ71MT91 Modbus TCP/IP 模块

QJ71PB92V ProfiBus-DP (Master)

QJ71PB93D ProfiBus-DP (Slave)

QJ71DN91 DeviceNet (Master)

-[PC通讯模块]

Q80BD-J71GP21-SX PCI总线/PCI-X总线的计算机CC-Link IE模块,光纤

Q80BD-J71GP21S-SX PCI总线/PCI-X总线的计算机CC-Link IE模块,光纤,外部供电

Q81BD-J71LP21-25 PCI Express总线的计算机MELSECNET/10H 模块,光纤

Q80BD-J71LP21-25 PCI总线的计算机MELSECNET/10H 模块,光纤

Q80BD-J71LP21S-25 PCI总线的计算机MELSECNET/10H 模块,光纤,外部供电

Q80BD-J71LP21G PCI总线的计算机MELSECNET/10H 模块,SI/QSI/H-PC 光纤

Q80BD-J71BR11 PCI总线的计算机MELSECNET/10H 模块,同轴电缆

Q81BD-J61BT11 PCI Express总线的计算机CC-LINK接口,主站/本地站

Q80BD-J61BT11N PCI总线的计算机CC-LINK接口,主站/本地站

-[数据记录]

QD81DL96 高速数据记录模块

QD81MEM-512MBC 512MB CF记录卡

QD81MEM-1GBC 1GB CF记录卡

QD81MEM-2GBC 2GB CF记录卡

QD81MEM-4GBC 4GB CF记录卡

QD81MEM-8GBC 8GB CF记录卡

-[连接电缆]

QC30R2 用于个人计算机和 CPU 连接的 RS-232 电缆

Q6HLD-R2 防止RS-232连接线脱落的支架

-[终端电阻]

A6RCON-R75 同轴总线用75欧姆终端电阻

-[终端排适配器]

Q6TA32 给32点 I/O 模块用, 0.5MM2 (AWG20)

-[终端排适配器--专用工具]

Q6TA32-TOL 只用于 Q6TA32 的工具

-[弹簧夹子接线端子]

Q6TE-18S 用于16点输入输出 0.3~1.5mm2(AWG22~16)

-[I/O 插头]

A6CON1 32点焊接型

A6CON2 32点无焊接型

A6CON3 32点扁平电缆型

A6CON4 32点焊接型

A6CON1E 32点焊接型 (QX81,QY81P)

A6CON2E 32点无焊接型 (QX81,QY81P)

A6CON3E 32点扁平电缆型 (QX81,QY81P)

-[连接器/端子排适配器]

A6TBXY36 36点,漏型

A6TBXY54 54点,漏型

A6TBX70 70点,漏型输入

A6TBX36E 36点,源型输入

A6TBY36E 36点,源型输出

A6TBX54E 54点,源型输入

A6TBY54E 54点,源型输出

A6TBX70E 70点,源型输入

AC05TB 0.5米电缆,漏型,可用于A6TB()

AC10TB 1米电缆,漏型,可用于A6TB()

AC20TB 2米电缆,漏型,可用于A6TB()

AC30TB 3米电缆,漏型,可用于A6TB()

AC50TB 5米电缆,漏型,可用于A6TB()

AC05TB-E 0.5米电缆

AC10TB-E 1米电缆

AC20TB-E 2米电缆

AC30TB-E 3米电缆

AC50TB-E 5米电缆
